系統組成：

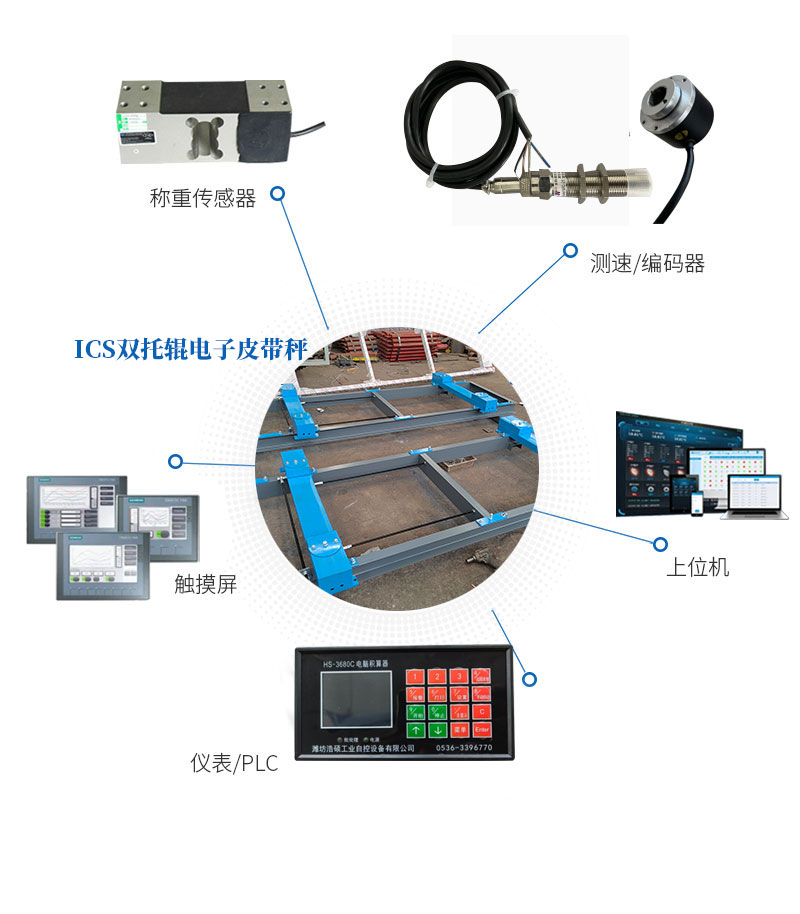

皮帶秤主要由四部分組成：稱重橋架、稱重傳感器 、速度傳感器 、稱重控制儀表。
工作原理
稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
結構特性：
◆結構簡單，力傳遞環節少，安裝簡潔方便；
◆獨特的矩形杠桿，剛性好，無形變；
◆橡膠耳軸支承，防腐蝕﹑防潮﹑抗振動；
◆抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；
◆稱重傳感器為拉式，調整靈活，安裝方便；

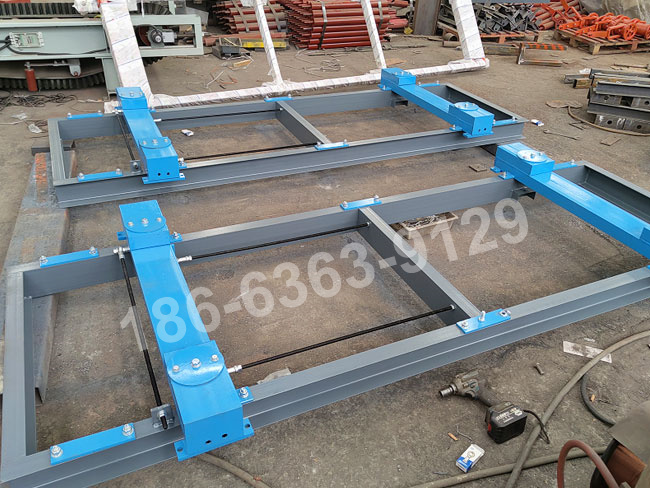

稱重橋架：
稱重橋架在單杠桿上裝有兩組托輥，采用四只傳感器支承，這種封閉裝置可以防震、防潮、防腐蝕防止物料堆積。
稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。無運動和易損件。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部分，抗側向力，減少非線性誤差。對于比重較輕物料的測量可采用配重稱架。
稱重傳感器：
◇外殼：“S”型密封保護
◇非線性：<0.03%FS
◇非重復性：<0.01%FS
◇蠕變：<0.02%FS
◇零點輸出：±1%
◇在最大流量下，傳感器彈性體施力點位移不大于0.2mm
◇溫度靈敏度： 間隔：0.0008%FS/oF 零點：0.0015%FS/oF
◇滯后誤差：0.02％
◇靈敏度誤差：±0．1％
◇過載能力：傳感器容量的150％
測速傳感器：
◇測速傳感器安裝在尾部滾筒，測速滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。
◇外殼材質為鑄鋁，能適應于露天工作環境。
◇交流脈沖發生器不需要調整或更換炭刷。
稱重控制儀表：
其性能特點為：儀表具有稱量線性補償，溫度濕度補償，停電保持?jǐn)?shù)據功能，具有自動校準、自動調間隔、自動診斷故障等功能，并有自動零點跟蹤，實物、掛碼、鏈碼、電子標定功能。
說明：1、稱重架 2、計量架 3、托輥架及托輥 4、測速小車及測速傳感器 5、皮帶機行架 6、測速輪
| A | B | C | D |
ICS-17-500 | 500 | 620 | 690 | 780 |
ICS-17-650 | 650 | 770 | 840 | 930 |
ICS-17-800 | 800 | 920 | 990 | 1080 |
ICS-17-1000 | 1000 | 1240 | 1310 | 1400 |
ICS-17-1200 | 1200 | 1440 | 1510 | 1600 |
